HIRSCHMANN 4000
• wysoka precyzja i wszechstronność
• możliwość pełnego wykorzystania
posiadanej obrabiarki
• stabilność i wysoka trwałość
• eliminacja kolizji
• mocowanie detali do 100 kg
• stała wysoka dokładność
• dokładność powtarzalności 0,002 mm
• odporność na korozję i zabrudzenia
• przejście do wszystkich systemów
HIRSCHMANN
• odporność na temperaturę
• adaptery do innych systemów mocujących
System mocujący HIRSCHMANN 4000
dla drążarek drutowych jest efektem dalszego rozwoju znanego,
znajdującego się od 1986 roku na rynku systemu 2000 i jest z nim
kompatybilny. Może być zastosowany na każdej elektrodrążarce
drutowej.
Jest kompatybilny również z systemem 5000 - do drążarek
wgłębnych to zn. palety pozycjonujące i uchwyty elektrod mogą
być mocowane w obu systemach..
Mocowanie detali jest wielostronne i praktyczne.
W trakcie obróbki jednego detalu następny może być mocowany i
ustawiany np. na płaskiej płycie pomiarowej lub zewnętrznym
stanowisku nastawczym i po zakończeniu obróbki w ciągu sekund
można zamontować nowy wypozycjonowany detal i rozpocząć jego
obróbkę.
Eliminujemy do absolutnego minimum czas gdy obrabiarka nie
pracuje jak również, co jest nie mniej ważne ryzyko kolizji i
uszkodzenia obrabiarki.
Połączenie elementów mocujących detal z pozycjonowanym na stole
maszyny uchwytem następuje przez znany pryzmowy system
centrujący HIRSCHMANN, to znaczy że elementy mocujące detal są
dokładnie pozycjonowane.
Dokładność (powtarzalność) mocowania leży
< 0,002 mm
Wszystkie części składowe systemu mocującego wykonane są z
materiałów nierdzewnych. Elementy funkcyjne są hartowane
próżniowo a ich powierzchnie precyzyjnie szlifowane.
Wszystkie produkty HIRSCHMANN GmbH są wykonane przy użyciu
najnowocześniejszych technik i technologii a proces produkcyjny
prowadzony jest wg systemu kontroli jakości DIN ISO 9001.

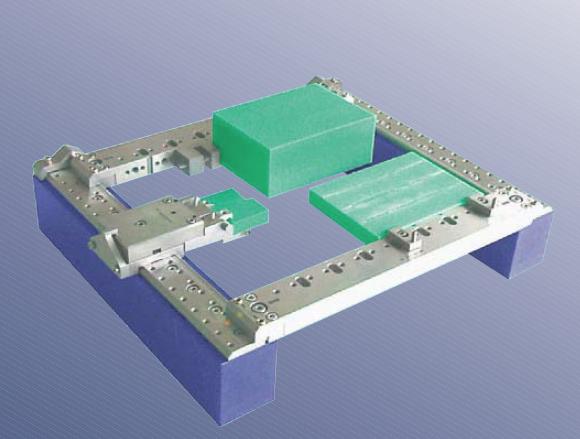

- Zestaw bazowy
jest idealnym wyposażeniem elektrodrążarki drutowej. Składa się z 2 listew bazowych (stałych) i 2 poprzecznych (ruchomych), które są dopasowane do poszczególnych modeli drążarek.

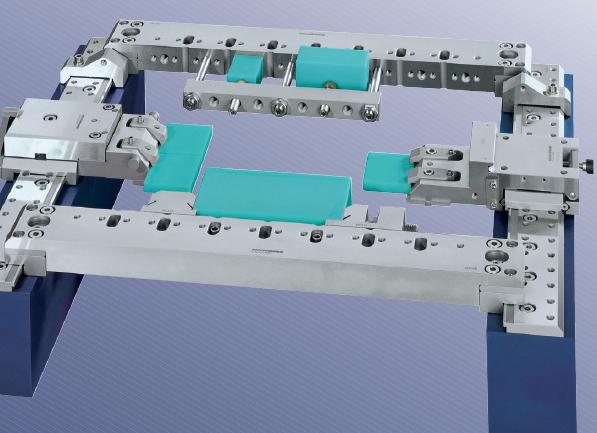

Listwy poprzeczne (również z dodatkowymi elementami systemu lub detalami) mocowane są między bezstopniowo przesuwane, silnie mocowane w każdej pozycji i dające się łatwo ustawiać (pozycjonować) ruchome listwy poprzeczne. Listwy te mogą być wprowadzane z góry lub z boku.
Przy pomocy listew zestawu bazowego możliwe jest szybkie i pewne mocowanie w obszarze roboczym prawie wszystkich obrabianych detali z powtarzalnością < 0,0005 mm.

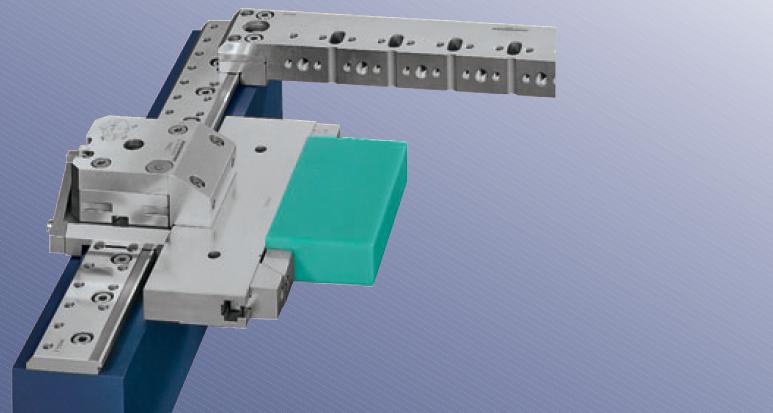

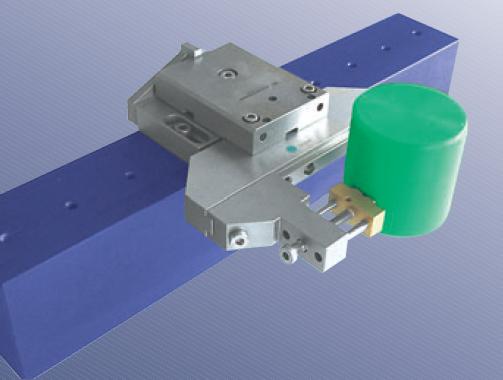

Większe przedmioty mogą być mocowane bezpośrednio między listwami poprzecznymi. Jako podpory dla tych detali służą dostarczane wraz z systemem płytki podporowe. W przypadku gdy detal, powinien być ustawiany (pozycjonowany), następuje to bez dodatkowych elementów wyposażenia bezpośrednio przez listwy. W celu wyeliminowania kolizji płytek podporowych z dolną dyszą, listwy poprzeczne mogą zostać podniesione do góry przez odpowiednie płytki dystansowe o grubości 6 mm. Mniejsze detale mogą być wygodnie i szybko mocowane przy pomocy różnorodnych uchwytów i imaków. Dodatkowe imaki są wraz z paletami poziomującymi (np. H 4105) osadzane w uchwycie (np.H 4300) mocowanym na listwie bazowej. Lub bezpośrednio na stole (np. w uchwycie H 4000)
W każdej chwili istnieje możliwość łatwego demontażu systemu jak też ew. rozbudowy systemu.
