HIRSCHMANN 5000
• zdefiniowany punkt zerowy (baza)
bez ustawiania
• jednoczesne mocowanie i pozycjonowanie
• szybka i
precyzyjna wymiana ręczna lub
automatyczna
• paletyzacja elektrody i detalu
• możliwość pełnego wykorzystania
posiadanej obrabiarki
• stabilność i wysoka trwałość
• mocowanie detali do 100 kg
• stała wysoka dokładność
• automatyzacja i robotyzacja
• dokładność powtarzalności 0,002 mm
• odporność na korozję i zabrudzenia
• przejście do wszystkich systemów
HIRSCHMANN
• odporność na temperaturę
• adaptery do innych systemów mocujących
System HIRSCHMANN 5000 jest uniwersalnym systemem
mocującym elektrody i detale znajdującym zastosowanie na
drążarkach wgłębnych jak również na frezarkach , tokarkach,
wiertarkach szlifierkach, maszynach pomiarowych itp. Łączy
w sobie funkcje mocowania elektrody wraz z jej dokładnym
pozycjonowaniem i to nie tylko podczas pracy na samej drążarce
ale również w całym cyklu jej wykonania. Chodzi o to aby
zamocowany np. na peletce materiał na elektrodę był na niej
obrabiany przechodząc przez kolejne operacje: frezowanie,
toczenie , szlifowanie , itd...
Przez cały czas raz ustalona baza
przechodzi z obrabiarki na obrabiatkę bez konieczności
czasochłonnego ustawiania. Zamocowanie detali na
poszczególnych maszynach zajmuje tylko sekundy a łączne
oszczędności zcasu z tytulu eliminacji czasów mocowania i
pozycjonowania są ogromne.
Połączenie następuje przez hartowane, sztucznie starzone pryzmy
centrujące i przylgi w osi Z. tzn.
Przy pokrywaniu punktów referencyjnych osiągana jest
powtarzalność <0,002 mm, mierzona 100 mm poniżej powierzchni
podziału.
Przy przestawieniu uchwytu elektrod 4x90°
zmieniają się przylgi o mx 0,004 mm.
Jest kompatybilny również z systemem 4000 - do drążarek
drutowych tzn. palety pozycjonujące i uchwyty elektrod mogą
być mocowane w obu systemach..
Mocowanie detali jest wielostronne i praktyczne.
W trakcie obróbki jednego detalu następny może być mocowany i
ustawiany, obrabiany lub mierzony a po zakończeniu obróbki w ciągu sekund
można zamontować nowy wypozycjonowany detal lub
elektrodę i rozpocząć
obróbkę.
Eliminujemy do absolutnego minimum czas gdy obrabiarka nie
pracuje.
Wszystkie części składowe systemu mocującego wykonane są z
materiałów nierdzewnych. Elementy funkcyjne są hartowane
próżniowo a ich powierzchnie precyzyjnie szlifowane.
Wszystkie produkty HIRSCHMANN GmbH są wykonane przy użyciu
najnowocześniejszych technik i technologii a proces produkcyjny
prowadzony jest wg systemu kontroli jakości DIN ISO 9001.

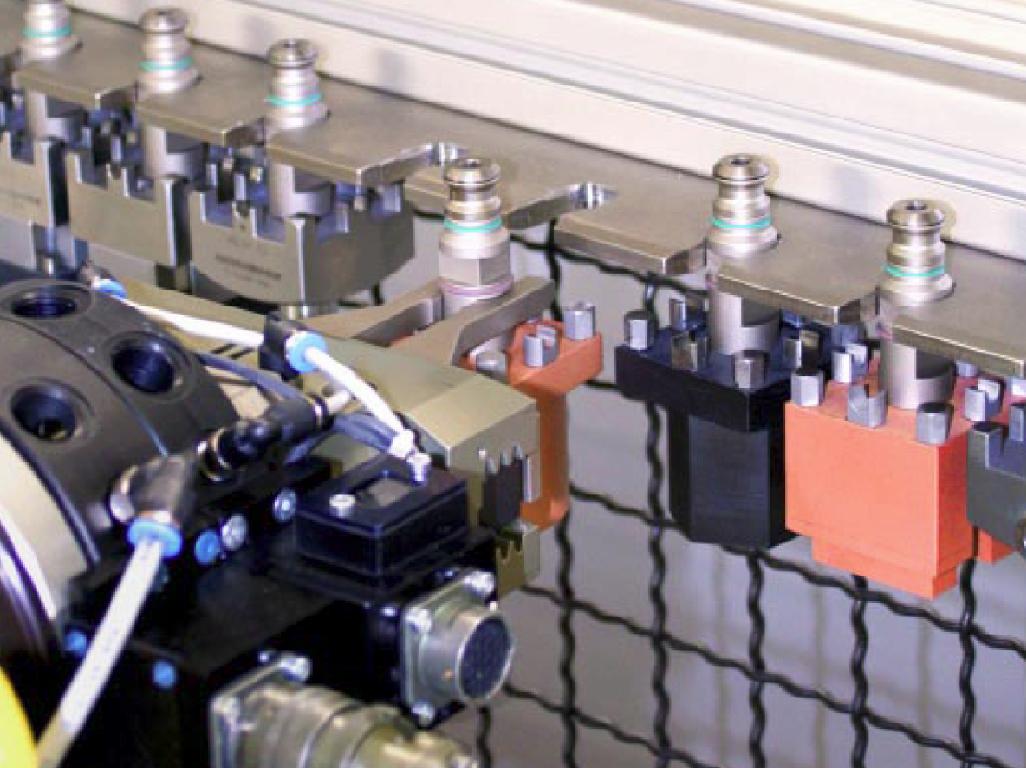

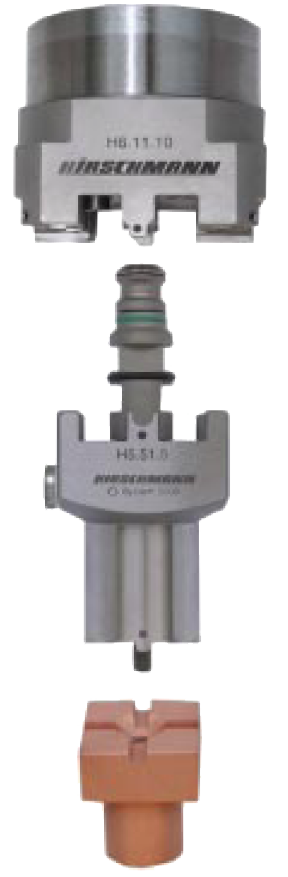

- Zastosowanie nowych wydłużonych trzpieni
mocujących, umożliwia łapanie elektrody przez zaciski robotów
przemysłowych
Pobierz pełen katalog - j. niem. -
